2025関東ゼミ第1回 空調の基礎を極める講座（基礎編）

自立研関東ゼミ第1回『空調の基礎を極める講座（基礎編）』にオンライン参加させていただきました。
講師は「ミライの住宅」代表理事の森こうすけさん。
今年も“基礎の基礎編”ということで、空気線図への多くのプロット作業があり、空調講座の復習として、とても勉強になりました。

講義の復習として、数日前に実測していたエアコンの稼働データを空気線図に落とし込み検討してみました。

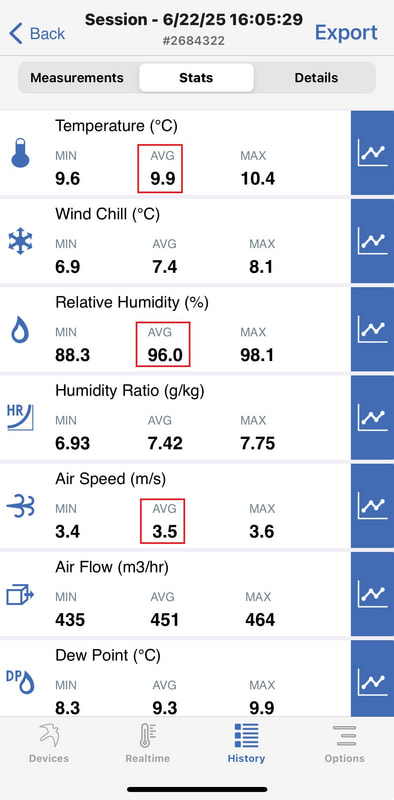

実測データ

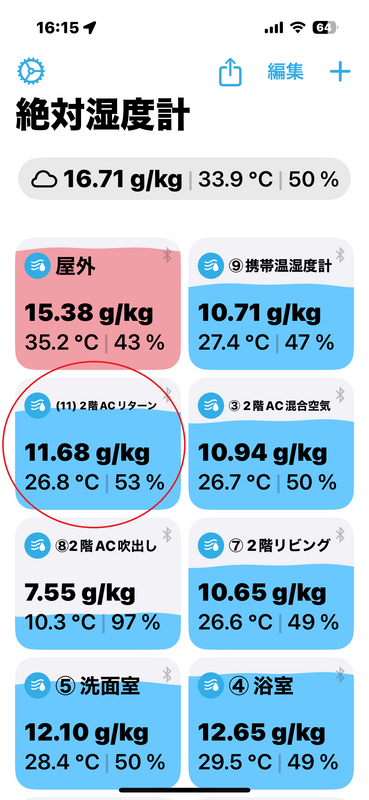

• エアコン吸込み空気：26.8℃・53％
• 吹き出し空気：10℃・96％
• 風速：3.5m/s
• 吹き出し口寸法：0.6m × 0.06m

風量の計算
0.6m × 0.06m × 3.5m/s × 3600s = 453.6㎥/h

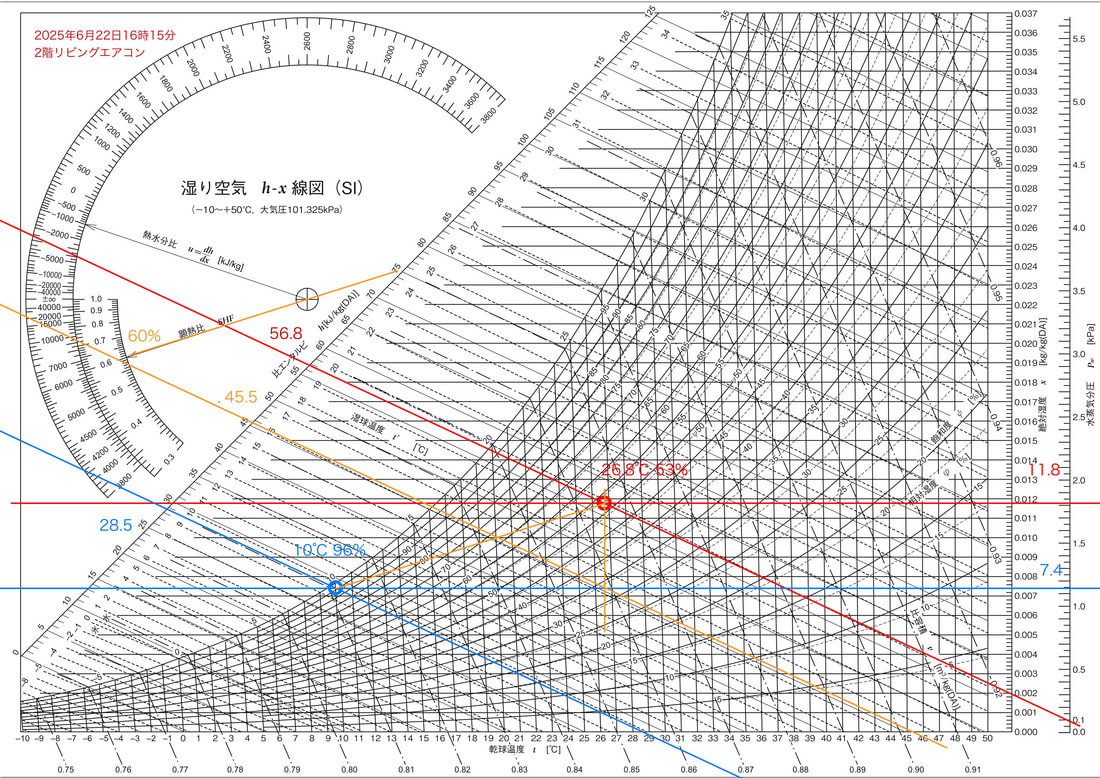

空気線図にプロットしてみました。

空気線図から読み取ったエアコンの働き

• 比エンタルピー差：56.8 - 28.5 = 28.3kJ/kg(DA)
• 熱量換算：28.3kJ/kg ÷ 　3 　≒ 9.43Wh/㎥
• エアコン能力：9.43Wh/㎥ × 風量453.6㎥/h = 約4277W

除湿量の計算

• 絶対湿度差：11.8 - 7.4 = 4.4g/kg(DA)
• 空気量 → 重量変換：453.6㎥/h ÷ 0.83㎥/kg = 546.5kg/h
• 除湿量：546.5kg/h × 4.4g/kg = 2404g/h ≒ 2.4L/h

 1時間あたり約2.4Lの除湿が行われていることになります。

エアコンの顕熱比は約60％。
つまり、60％が温度を下げる働き、残り40％が除湿の働きをしているということになります。

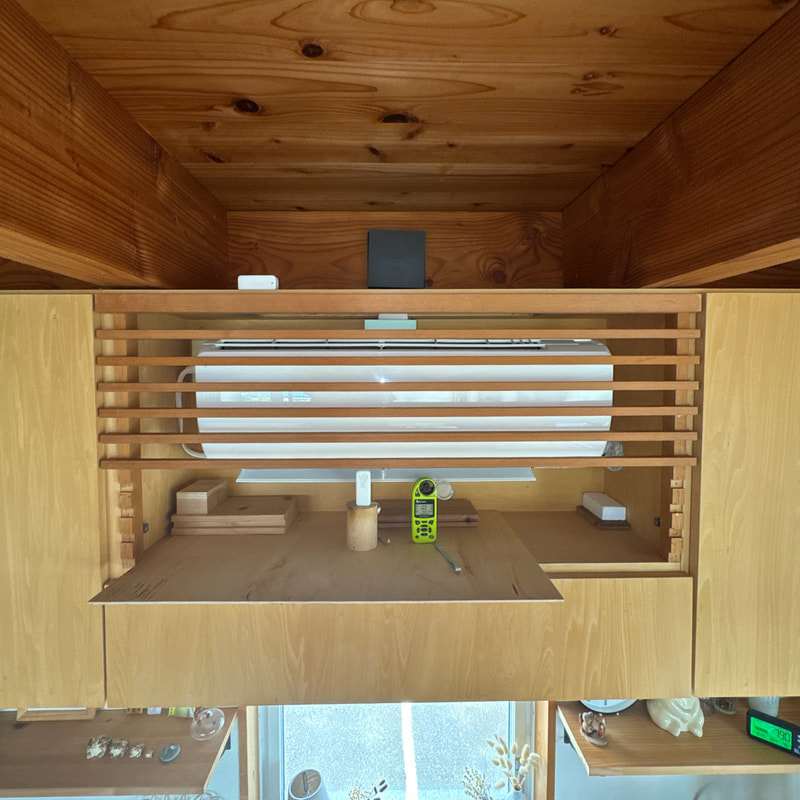

​また、昨年エアコンの上部に給気口を設けてから、今回が初めての冷房期となります。
昨年よりも快適になることが期待でき、とても楽しみです。
