日射取得熱の実測

昨日は冬至
一年で一番太陽が低く、たくさんの日射を取り込むことができます。
群馬県桐生市で進捗中の新川の家で、窓から入る日射の確認を行いました。

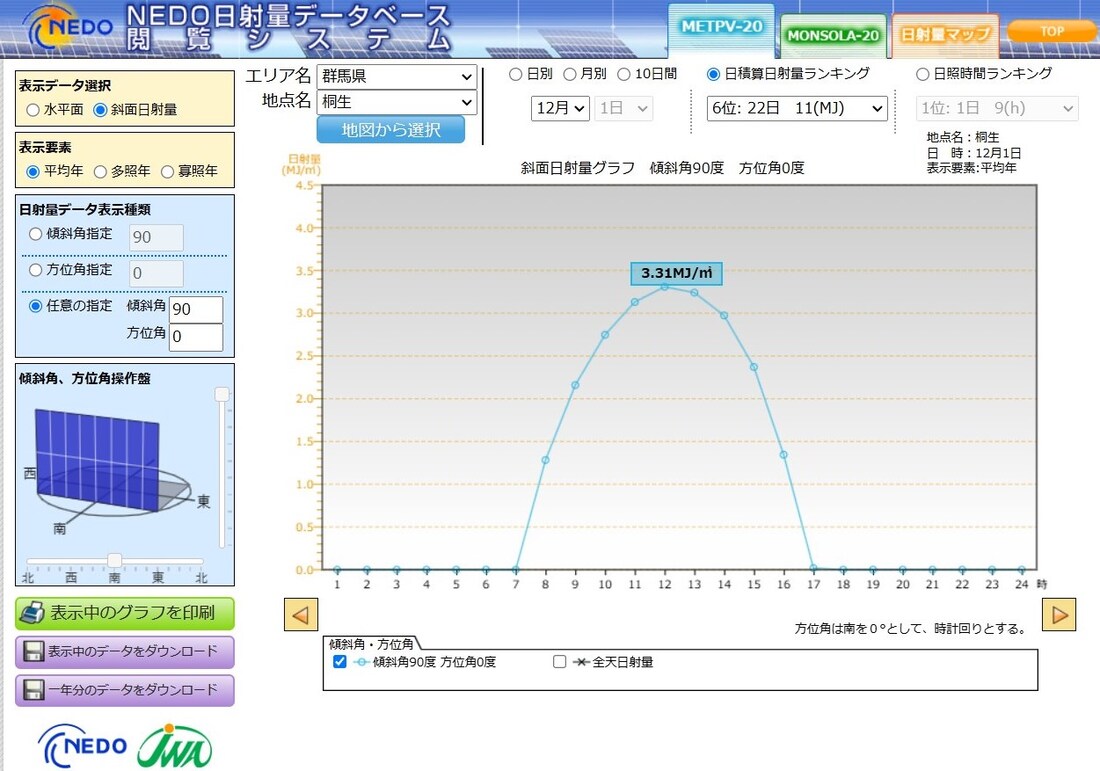

まずは日射量データベース閲覧システムからデータの確認
地域、日時、角度、取得面などを調整して、日射量を知る事が出来るサイトです。
ネット上で無料で確認できます。
https://appww2.infoc.nedo.go.jp/appww/index.html

冬至付近の日射量の多い22日を確認
群馬県桐生市の12時の南鉛直面の日射量
3.31MJ/㎡(h)
​
単位を変換すると
3.31MJ/㎡(h)ｘ1,000,000÷3600s＝919ｗ/㎡ となります。
1㎡の鉛直面に919ｗの熱エネルギーが降り注いでいることになります。

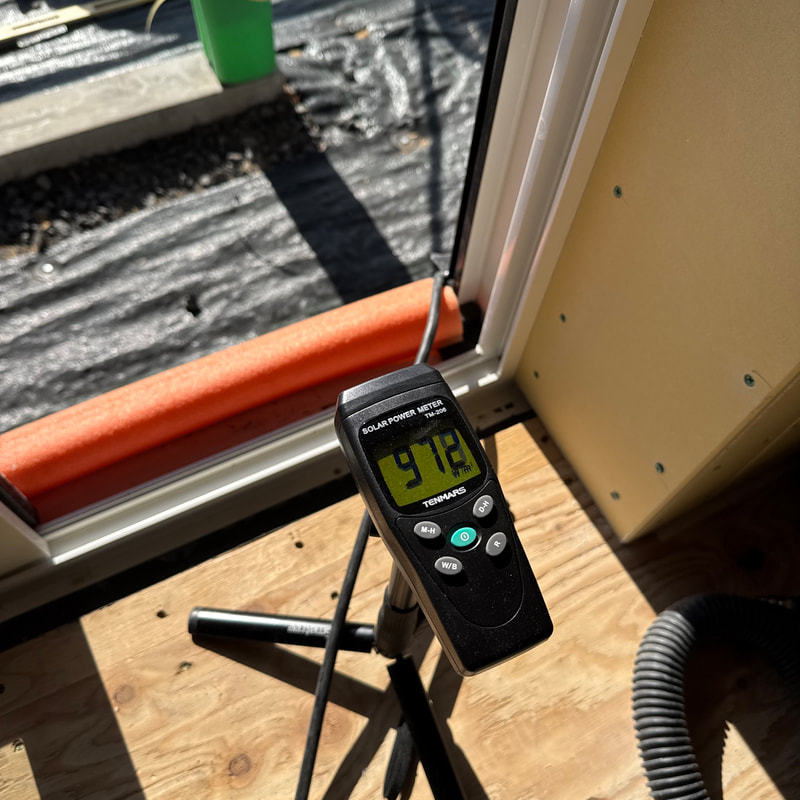

​実際にソーラーパワーメーターで測定してみると
978ｗ/㎡
日射量データベース（2013データ）より若干多めの日射量です。

窓を閉めた状態でガラスの日射熱取得を確認
エクセルシャノン　NS50　ESクリア　
日射取得率はカタログ値で58％
メーカーの自己適合宣言書では41％

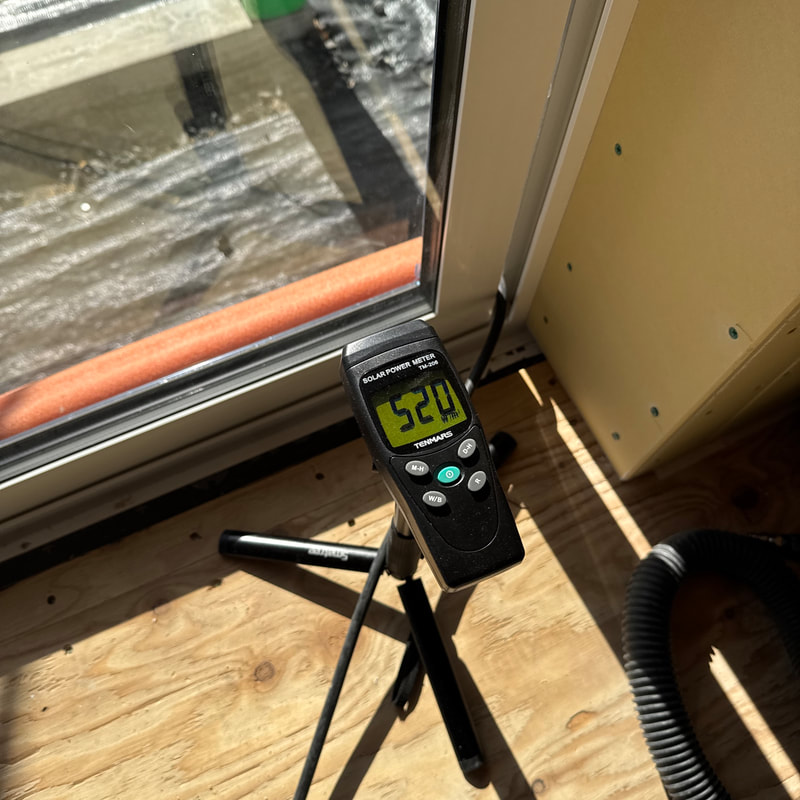

​実測値は520ｗ/㎡
実際の日射取得率が 53％となります。

日射取得熱を計算すると
サッシ1本（幅2.6ｍ　高さ2.2ｍ）
日射が当たるガラス面積　ｗ1.17ｍｘｈ1.42ｍｘ2枚
網戸（60％取得くらい）が片側にあると想定して
1.17ｍｘ1.42ｍｘ520ｗ/㎡　+　1.17ｍｘ1.42ｍｘ520ｗ/㎡ｘ0.6＝
概ね1382ｗエネルギーが入ってきます。

サッシ2本で2764ｗですから8畳用エアコンの暖房と同じくらいのエネルギーを無料で享受できます。
お日様エネルギーは本当にありがたいですね。

---

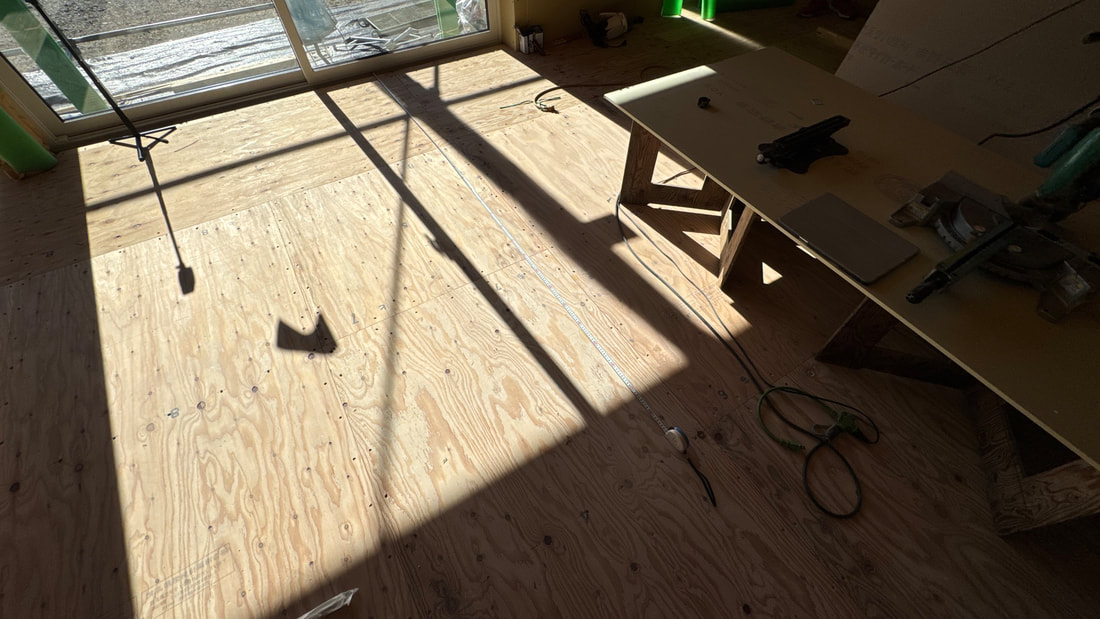

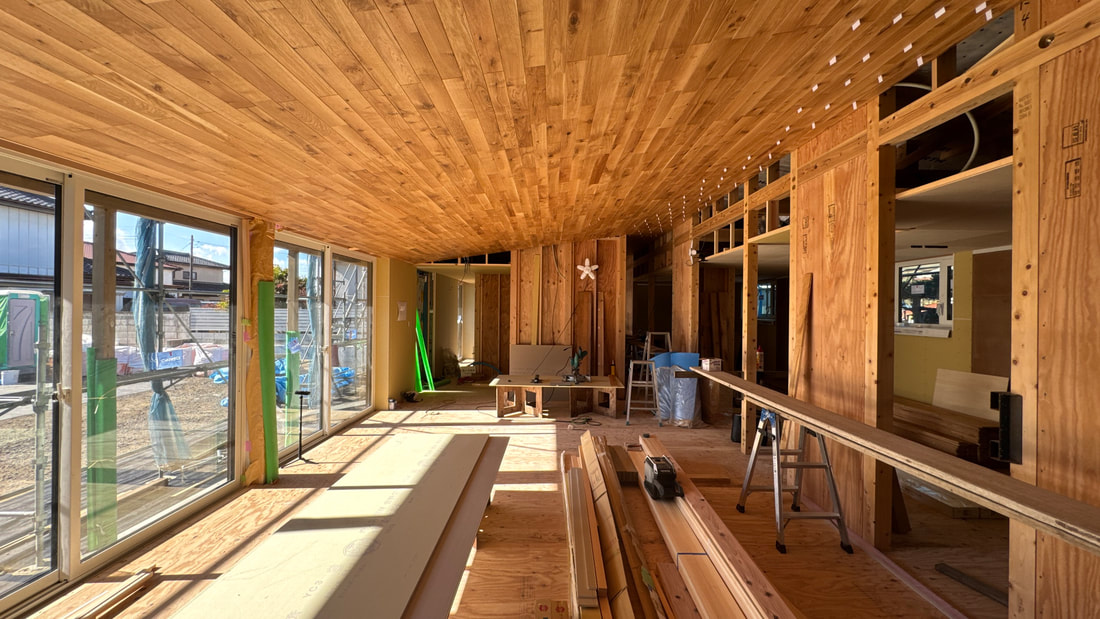

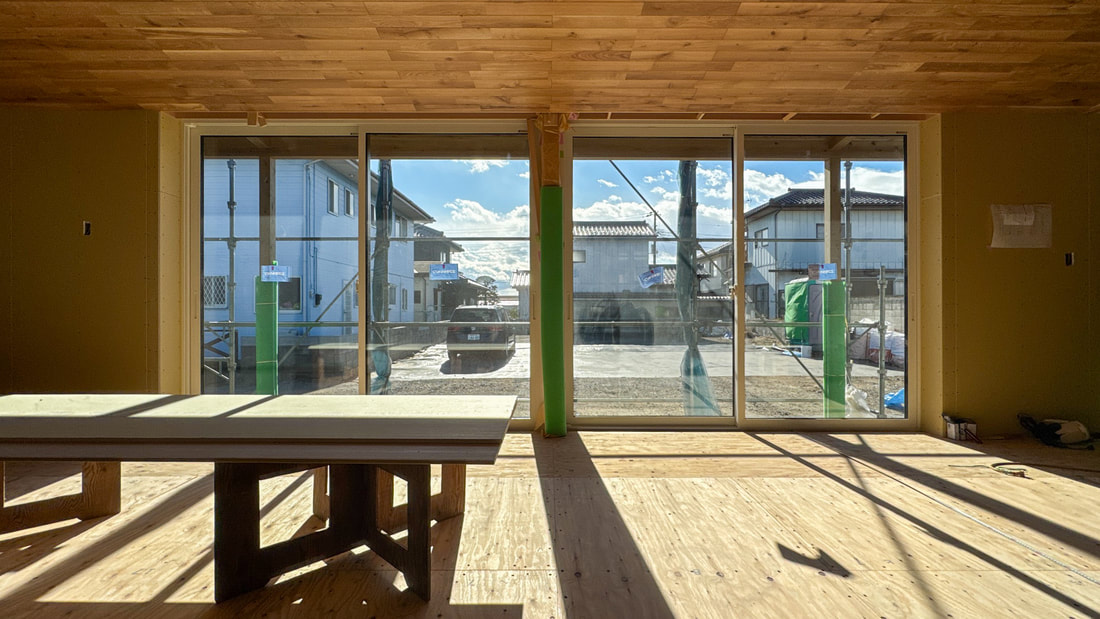

日射の届く範囲の確認

窓から概ね2.6ｍ位となります。

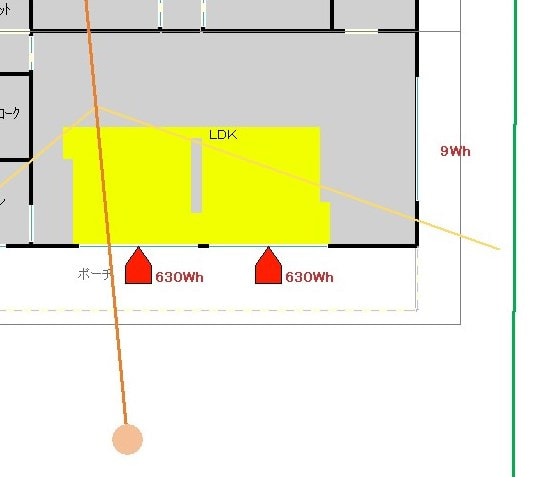

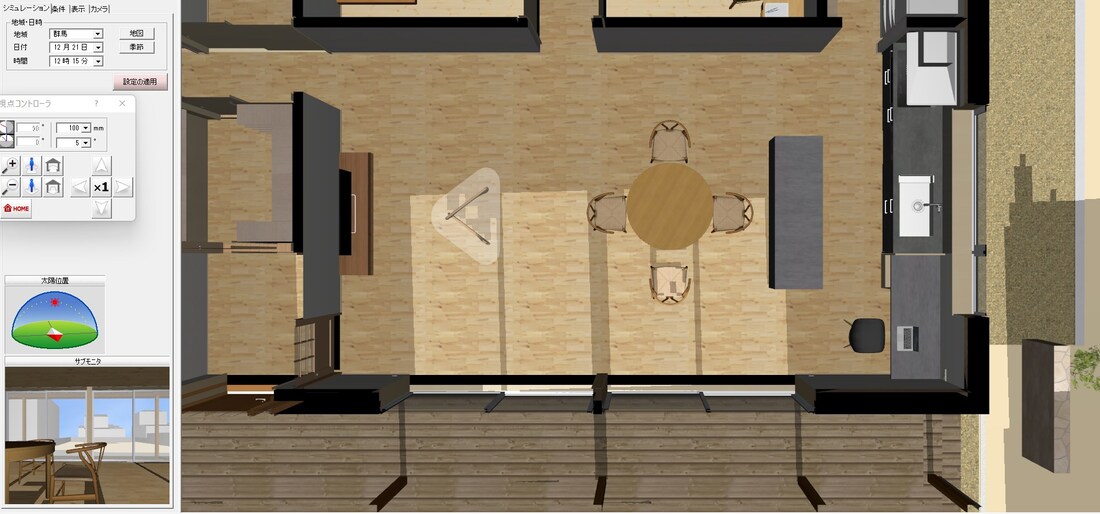

​アーキトレンド及びホームズ君のシミュレーション結果とほぼ同じになってます。

ソフトウェアは本当に良く出来てますね。
