日射取得熱実測

12月22日は冬至で、一年で一番太陽が低く、沢山の日射を取り込むことができます。
この日は外気温５℃と寒い日でしたが、室内は23℃と心地よい暖かさです。

日射が室内を温める暖房となるのですが、実際の日射量が知りたかったところ、ソーラーパワーメーターの存在を知り、購入して実測してみました。

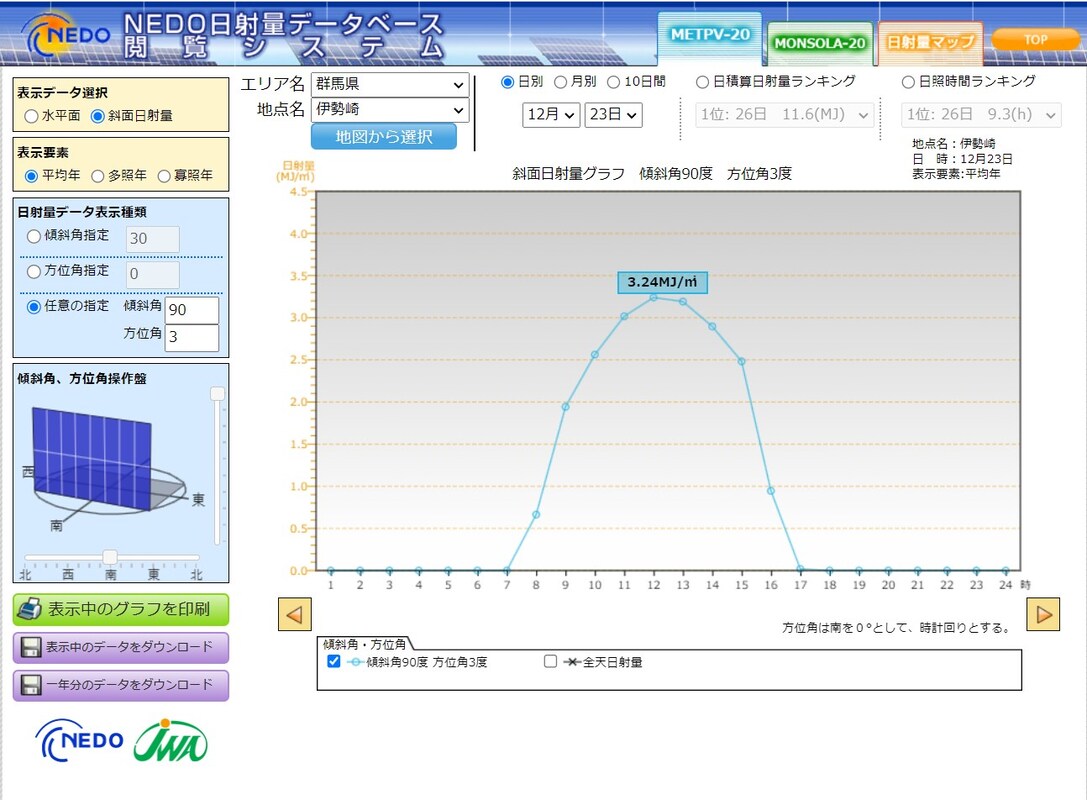

まずは日射量データベース閲覧システムからデータの確認
地域、日時、角度、取得面などを調整して、日射量を知る事が出来るサイトです
ネット上で無料で確認できます。
https://appww2.infoc.nedo.go.jp/appww/index.html

12/22付近の日射量の多い23日を確認
伊勢崎市の12時の鉛直面の日射量
3.24MJ/㎡
単位を変換すると
900ｗ/㎡　となります。
1ｍｘ1ｍの鉛直面に900ｗの熱エネルギーが降り注いでいることになります。

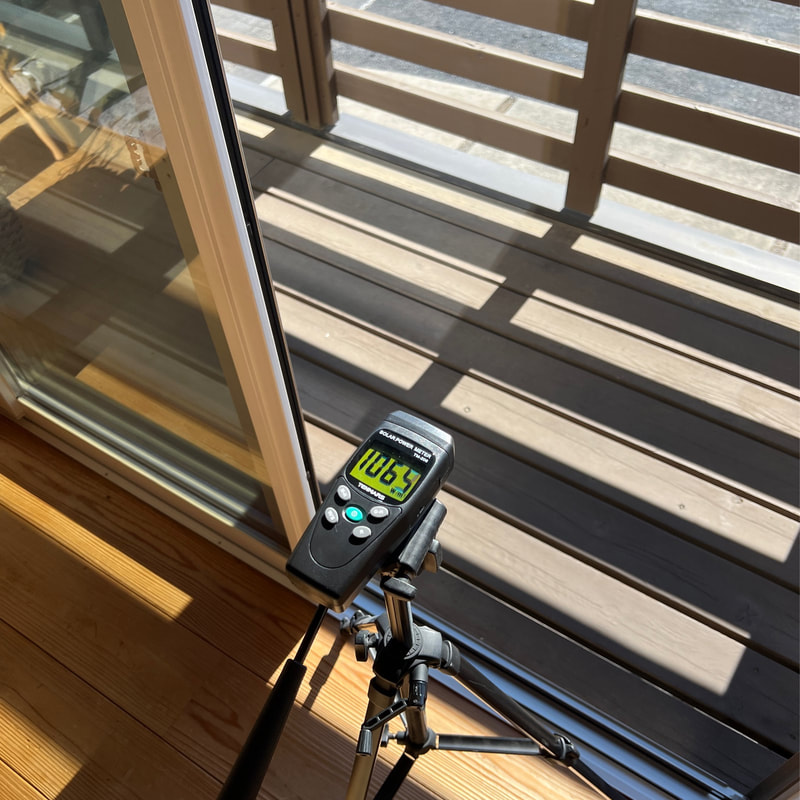

実際にソーラーパワーメーターにて測定してみると
1065ｗ/㎡
データベースよりも1.2倍位多い日射量です
ちなみにデータベースの数値は2012年のデータのようです

窓を閉めた状態でガラスの日射熱取得を確認
ykkエピソード 　取得型Low-Eブルー 　日射取得率38％（低！）

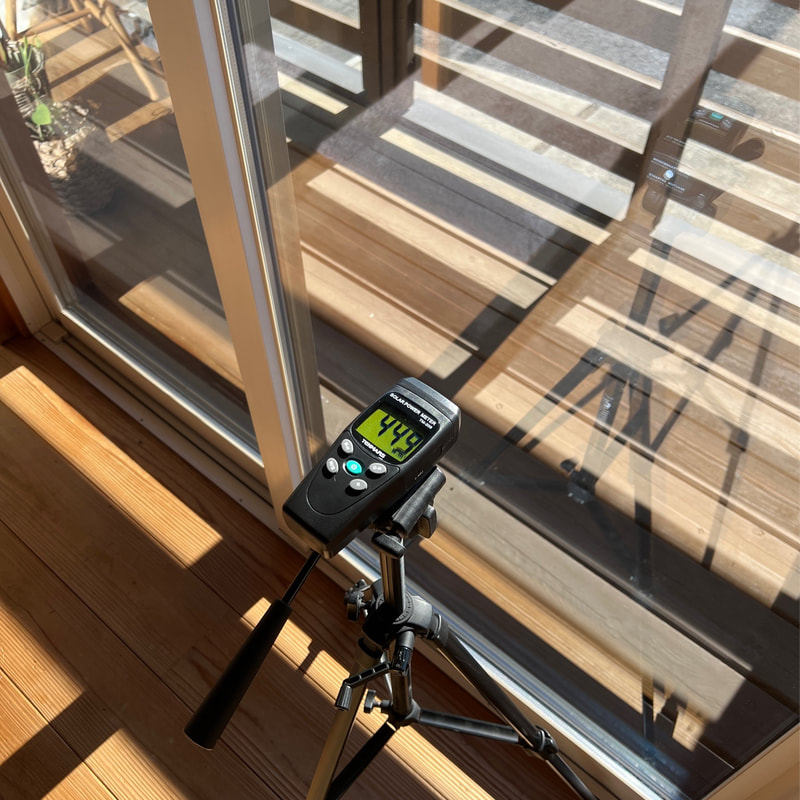

​実測値は449ｗ/㎡
実際の日射取得率が　42％となります。

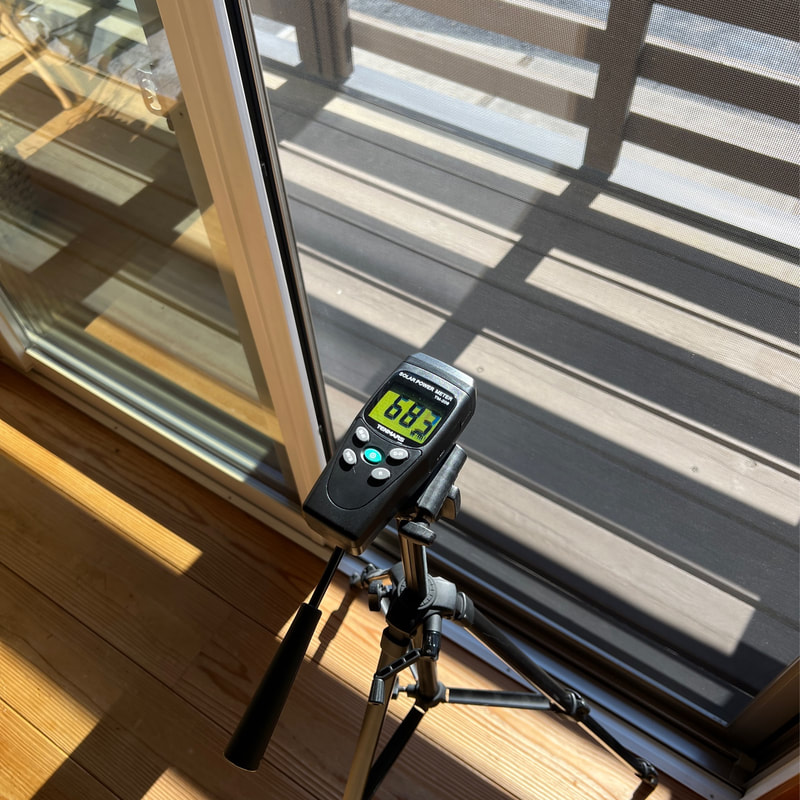

次に窓を開けて、網戸のみで実測してみました。
​実測値は683ｗ/㎡
日射取得率が　64％となります。
36％位は網戸で日射を遮蔽してしまう結果となります。

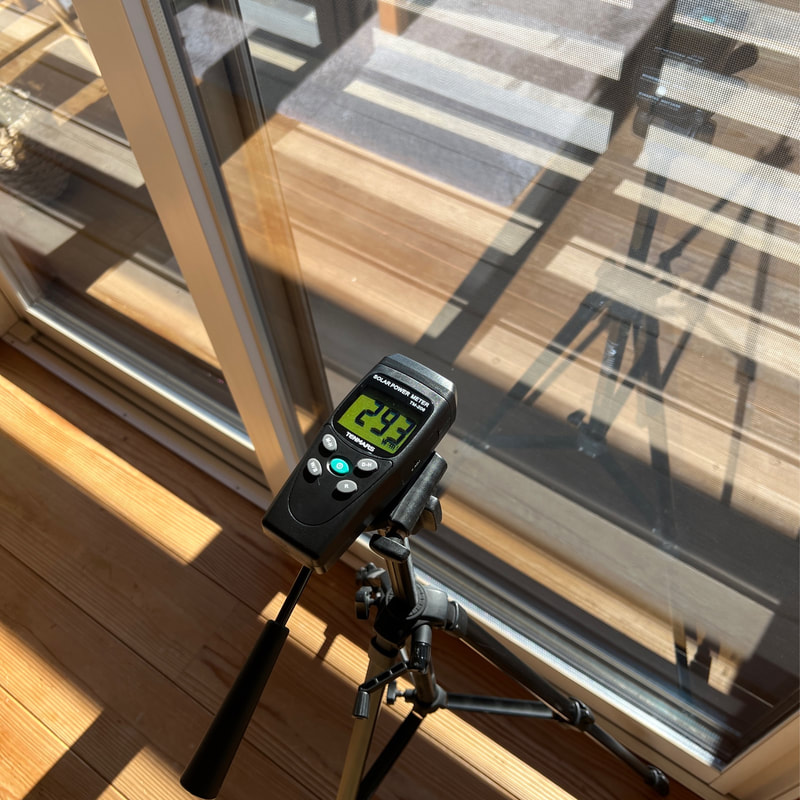

窓と網戸を閉めた状態
実測値は293ｗ/㎡
日射取得率が　28％となります。
網戸がある状態だと
公表値のガラスの日射熱取得よりも少ない値となります。
日射熱を検討するときは網戸の存在に注意が必要ですね。

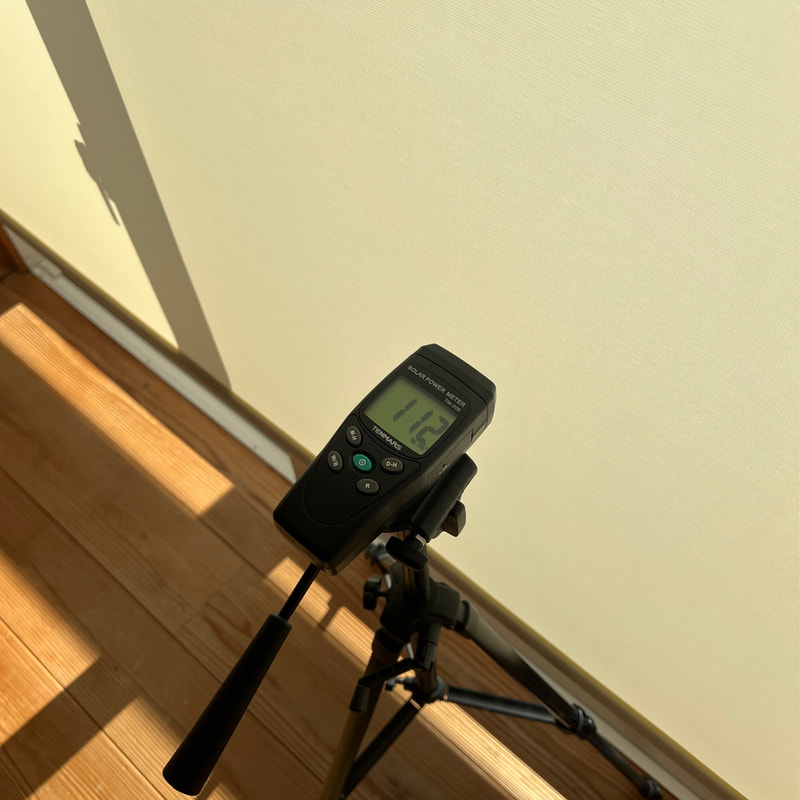

窓と網戸を閉めた状態でロールスクリーンを下げてみました
実測値は112ｗ/㎡
ロールスクリーン単体では38％の取得率・62％の遮蔽率となります。

実際の窓からの取得日射熱ですが
ガラス面積　0.73ｘ2.08ｘ2枚から網戸も考慮して算出すると
16522の窓一本から
1126ｗのエネルギーが入ってきます。

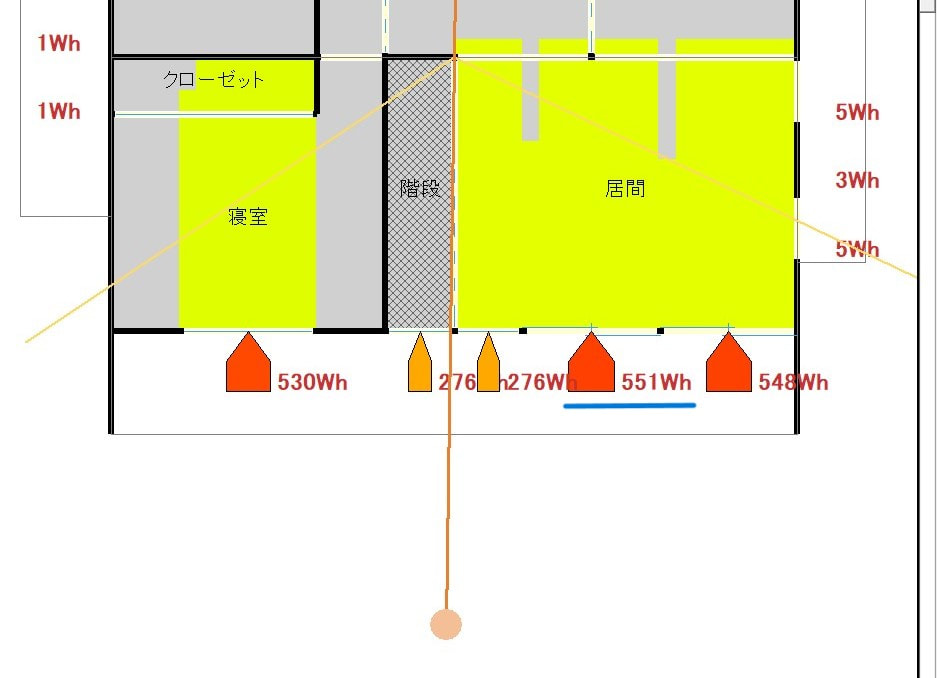

ホームズ君の日射シミュレーションでは
551ｗと少な目の数値となりました。
シミュレーションで日中の温度が実際よりも上がりにくいのも、少し納得です。

​それにしても、お日様エネルギーは本当にありがたいですね。
